Installation physique
Préparation
Avant l’installation, vérifier que le switch supérieur n’est PAS positionné sur BOOT.
Le contrôleur doit démarrer en mode normal pour fonctionner correctement.
Emplacement
Le Local Controller peut être installé :
- de préférence dans le local IT / réseau
- ou à proximité des assets (bornes, compteurs, équipements Modbus) si nécessaire
L’installation dans le local IT est recommandée afin de faciliter l’accès au réseau et à l’infrastructure informatique. Il est possible d'installer le local controller sur Rail-Din grâce à la fixation rail din présente dans la boite du contrôleur.
Connexion réseau
Connecter le Local Controller au réseau via Ethernet.
👉 Utiliser de préférence le port Ethernet supérieur.
Ce port est généralement utilisé comme interface réseau principale pour la communication avec la plateforme et les équipements.
Le port inférieur est destiné à être connecté en direct depuis un PC. Cette connexion directe est uniquement nécessaire lorsque l’adresse IP du Local Controller attribuée par DHCP n’est pas connue et que le Local Controller n’est pas accessible depuis la Fuzz Console via Installer SSH console.
Connecter directement le PC au port eth1 du Local Controller et configurer une adresse IP fixe sur le PC : 169.254.254.2, avec le masque 255.255.255.0. Le Local Controller est alors accessible à l’adresse 169.254.254.1.
Alimentation
Le Local Controller peut être alimenté avec une tension comprise entre :
- 12 V et 24 V
- AC ou DC
Deux méthodes d’alimentation sont possibles :
- via prise jack et un transformateur branché dans une prise (un adaptateur Jack est fourni avec le controleur)
- via bornier d’alimentation connecté à un transformateur
⚠️ Aucune polarité n’est requise sur les bornes d’alimentation.
Les connexions + et 0V peuvent être inversées sans risque.

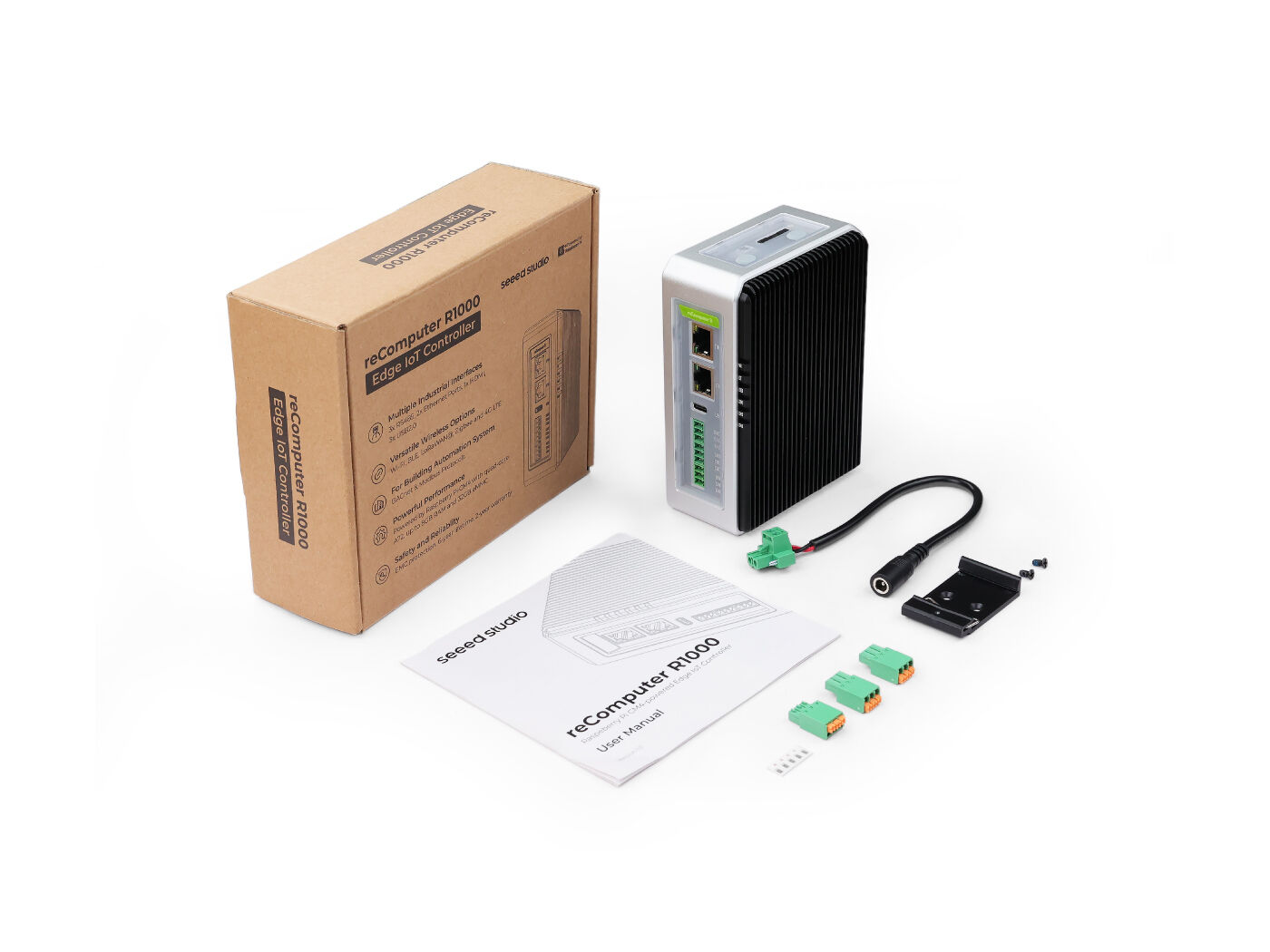

Le reComputer est fourni avec un adaptateur Jack et une fixation Rail-Din
